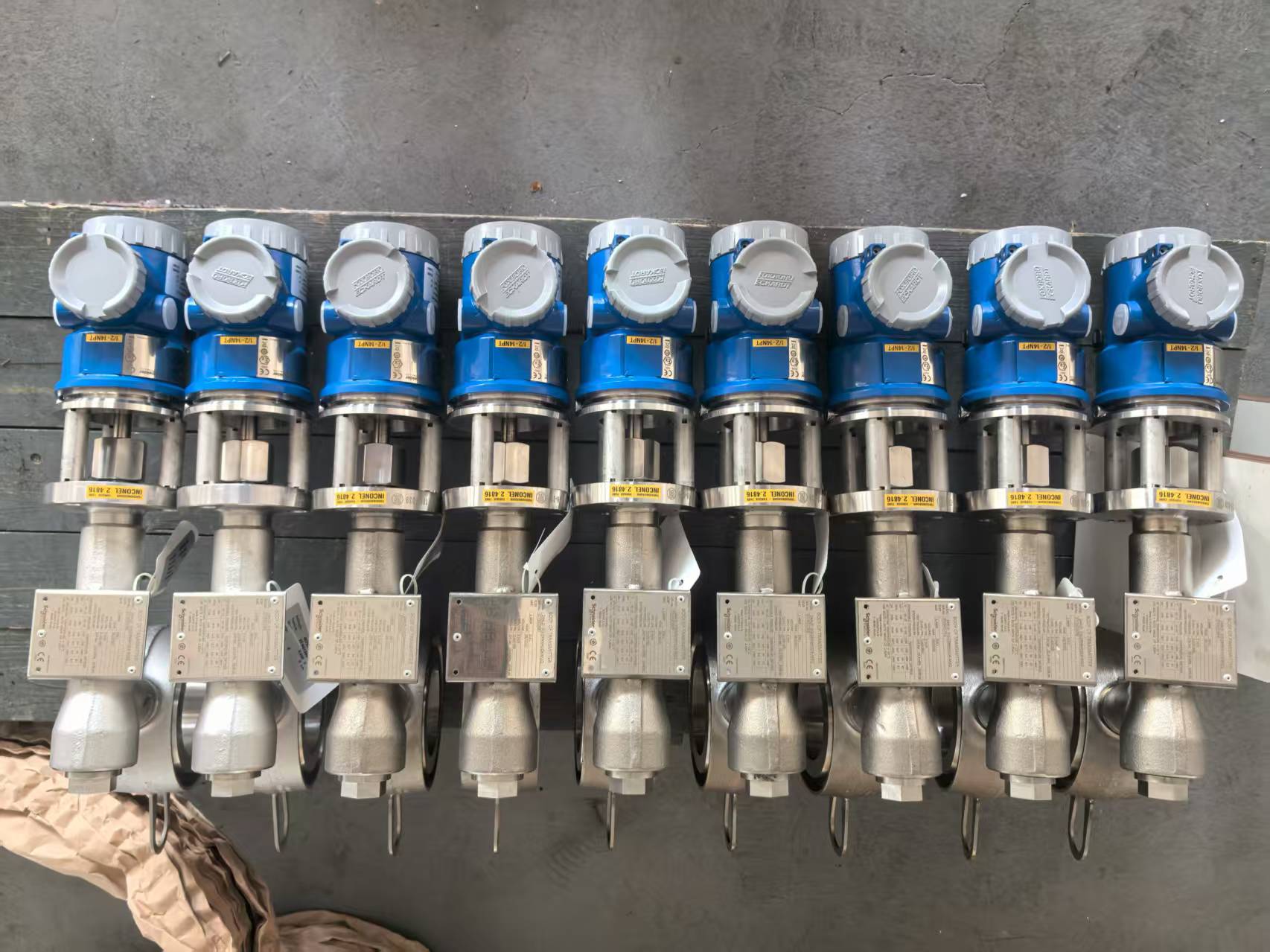

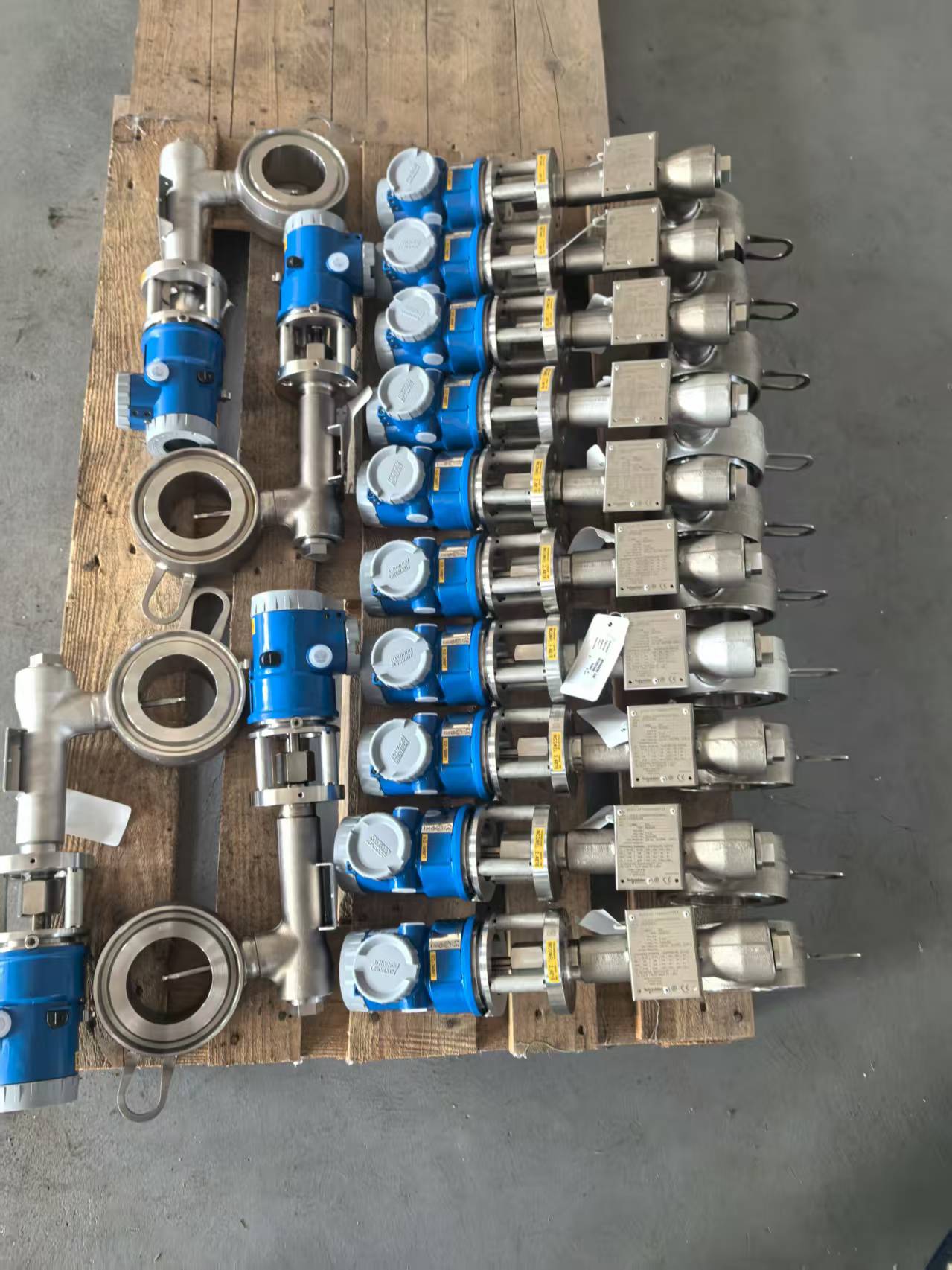

Интеллектуальный буйковый датчик уровня (границы раздела) 244LD
Интеллектуальный буйковый датчик уровня (границы раздела) 244LD
Резюме: буйковый уровнемер
Интеллектуальный буйковый уровнемер 244LD (границы раздела) разработан на основе принципа плавучести Архимеда. Он может использоваться для измерения уровня жидкости, границы раздела и плотности. Новейшая модель технологии FDT/DTM может обеспечивать онлайн-калибровку и диагностику, долговечен в использовании. Широкий выбор материалов подходит для различных сред. Интеллектуальный буйковый уровнемер 244LD (границы раздела) может надежно работать в условиях экстремальных температур и давлений. Этот датчик доступен для любых опасных применений. Интеллектуальный буйковый уровнемер 244LD (границы раздела) производится компаниями Dandong Top Electronics Instrument (Group) Co. Ltd и FOXBORO. Передающая головка и другие важные детали являются оригинальными продуктами, поставляемыми FOXBORO, готовая продукция соответствует оригинальному заводскому стандарту (FOXBORO).
Операционная Принцип
Плавучесть oфдisplacer 4передаетсяк датчику 3 через рычаг1 и крутящий момент 2. В диапазоне измерения напряжение пропорционально плавучести, и входной сигнал поступает на электронный усилитель. Через электронный усилитель напряжение преобразуется в напряжение 4-20 м.А два-проволокас Выходной сигнал. В двух-проволокас системный режим, усилительявляетсявластьред. по цепи сигнального тока.
Любая частьнеудовольствие погруженный в жидкостьявляется приверженецв Закон Архимеда. Измеряя изменение плавучестииз цилиндрическийнеудовольствие взвешенный в жидкости, ты может измерять уровень жидкости, уровень интерфейса или плотность.
буйковый датчик уровня
Вкурица мбедныйв плотность иуровень интерфейса, тонеудовольствие Должен быть полностью погружен в жидкость. Изменение уровня жидкости должно быть в пределах диапазона.
Расчет плавучести:
FA= VX·ρ1·g+( V -VX) ·ρ2·g
В формуле：НО：Плавучесть
В：Объемнеудовольствие
VX：В жидкости плотность р1,то средний объемнеудовольствие свопы
стр.1：Среднее значение плотности тяжелой среды
стр2：Среднее значение плотности более легкой среды
г：Локальное ускорение силы тяжести
ФГ： Буй имеет собственную гравитацию
буйковый датчик уровня
Интеллектуальный буйковый датчик уровня (границы раздела) 244LD
буйковый датчик уровня
Технические характеристики
·Источник питания：12～42 В постоянного тока
·Выходной сигнал：4～20мА/20～4 мА
·диапазон измерений：300～3000 мм (возможно изготовление за пределами указанного диапазона)
·номинальное давление：≤42,0 МПа
·номинальный диаметр：DN40 или как клиенты' запрос
·температура окружающей среды：－40℃～+85℃
·рабочая температура：－196℃～+500℃
·рейтинг точности：Буйковый уровнемер класса 0,2
·нагрузка сопротивление：(Питание -12В)/0,02А
·Светодиодный дисплей：Пять цифр можно настроить на %，мА или другойфизический единица
·Разница плотности на границе среды：≥0,08 г/см3
·Материал крутящей трубки：стандартный конфигурация Инконель600，или монель、HasetlloyC-276
·Материал камеры:углерод сталь、304、316L иликак клиенты' запрос
·вытеснитель материала：304、316L иликак клиенты' запрос
·Стандарт фланца：HG/T20592-2009、HG/T20615-2009 иликак клиенты' запрос
·кабельный ввод：Два NPT1/2(внутренний нить) иликак клиенты' запрос
·взрывозащищенный：Искробезопасный ExiaⅡКТ4
·класс защиты：IP66
Интеллектуальный буйковый датчик уровня (границы раздела) 244LD
буйковый датчик уровня
Таблица выбора модели
Модель | Код | Код Значение | ||||||||||
244LD- |
| Интеллектуальный буйковый датчик уровня жидкости | ||||||||||
| 1 |
| Измерение уровня жидкости | |||||||||
2 |
| Измерение уровня интерфейса | ||||||||||
3 |
| Измерение плотности | ||||||||||
|
| А |
| Тип крепления сверху | ||||||||
Б |
| Тип крепления сверху-снизу | ||||||||||
С |
| Тип крепления сбоку-сбоку | ||||||||||
Д |
| Тип крепления снизу | ||||||||||
И |
| |||||||||||
Ф |
| Тип смещениянавесного типа | ||||||||||
С |
| «S» тип крепления сверху-снизу | ||||||||||
|
|
| 1 |
| ||||||||
2 |
| Номинальное давление：PN4.0МПа | ||||||||||
3 |
| Номинальное давление：PN6,3МПа、5,0 МПа(класс 300) | ||||||||||
4 |
| Номинальное давление：PN10,0МПа、11,0 МПа(класс 600) | ||||||||||
|
|
| 5 |
| Номинальное давление：PN16.0МПа、15,0 МПа(класс 900) | |||||||
|
|
| 6 |
| Номинальное давление≤PN26.0МПа(класс1500) | |||||||
|
|
| 7 |
| Номинальное давление ≤PN42,0МПа (класс 2500) Необходимо пересмотреть | |||||||
|
|
|
| / |
|
| ||||||
|
|
|
|
| я |
| Взрывозащищенный：Искробезопасный тип | |||||
|
|
|
|
|
| Т |
| Камера материал：Углеродистая сталь | ||||
ЧАС |
| Камера материал：304 (другая марка в соответствии с фактическим материалом для заполнения) | ||||||||||
|
|
|
|
|
|
| Л |
| середина температура：-196℃≤Т＜-30℃ | |||
Д |
| середина температура：-30℃≤Т＜+100℃ | ||||||||||
Г |
| середина температура：100℃≤Т≤500℃ | ||||||||||
|
|
|
|
|
|
|
| / |
|
| ||
|
|
|
|
|
|
|
|
| Диапазон |
| Согласно фактическому заполнению，изединица измерения неисправности — мм | |
Прикреплено с кодировкой | Ф |
| Камера с обогревом，Ду15，Фланец PN2.5RF связь (href="app:ds:standard" стандартный конфигурация) | |||||||||
| С |
| Камера с обогревом，R1/2 наружная резьба (стандартный конфигурация) | |||||||||
|
| В | Передающая головка установлена слева. (Примечание: отсутствие W для правильного типа монтажного заголовка) | |||||||||
244LD- | □ | □ | □ | / | □ | □ | □ | / | Диапазон | □ | □ |
|
.
Интеллектуальный буйковый датчик уровня (границы раздела) 244LD
Интеллектуальный буйковый датчик уровня (границы раздела) 244LD
2 Тон Установка ориентация интеллектуального контроллера уровня
Сборкае яинтеллектуальный регулятор уровня в измерительной камере из Вытеснитель. Правильный тип установки: контроллер установлен. на справа от вытеснителя, крутящая трубкавращаетсяпо часовой стрелке, когда уровень жидкости повышаетсяс. Левый тип установки — контроллер установлен.тослева от вытеснителя, крутящая трубкавращаетсяпо часовой стрелке, когда уровень жидкости повышаетсяс.
материал | Температура процесса | |
Мин. | Макс. | |
-29℃ | 232℃ | |
-29℃ | 427℃ | |
-198℃ | 427℃ | |
Монель | -198℃ | 371℃ |
Инконель | -198℃ | 600℃ |
· хастеллой С | -198℃ | 400℃ |
графит хлопья/нержавеющая сталь сталь прокладка | -198℃ | 427℃ |
Монель/ПТФЭ | -73℃ | 204℃ |
3 Материал и температура
